Scelta preferita per dispositivi semiconduttori LED ed elettronica ad alta temperatura con wafer di zaffiro
Dettagli:
| Place of Origin: | China |
| Marca: | CQTGROUP |
| Certificazione: | ISO:9001 |
| Model Number: | Sapphire (Al2O3) |
Termini di pagamento e spedizione:
| Minimum Order Quantity: | 10 Pieces |
|---|---|
| Prezzo: | Negoziabile |

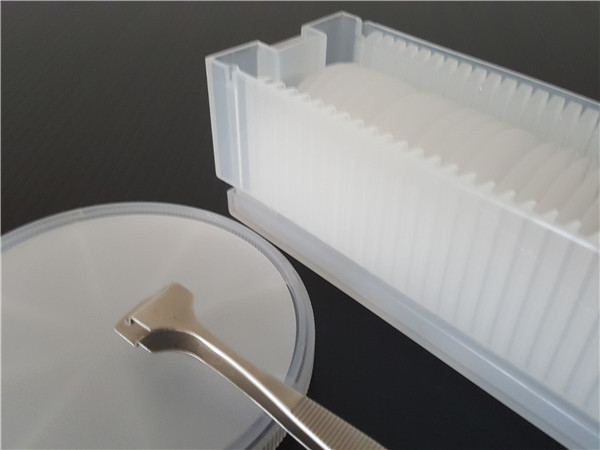

| Packaging Details: | Cassette, Jar, Film package |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 10000 pieces/Month |
|
Informazioni dettagliate |
|||
| Material: | Sapphire Wafer | Type: | Single Crystal |
|---|---|---|---|
| Color: | White / Red / Blue | Growth Method: | Horizontally Directed Crystallization (HDC) |
| Surface: | DSP SSP | Purity: | 99.999％ |
| Flat Orientation: | A-plane (1 1-2 0 ) ± 0.2°; C-plane (0 0-0 1 ) ± 0.2°, Projected C-Axis 45 +/- 2° | Industry: | Led，optical Glass，eli-ready Wafer |
| Evidenziare: | Sapphire per elettronica ad alta temperatura,Wafer di zaffiro per elettronica ad alta temperatura,Wafer di zaffiro per elettronica ad alta temperatura |
||
Descrizione di prodotto
Scelta preferita per dispositivi semiconduttori LED ed elettronica ad alta temperatura con wafer di zaffiro
Perché scegliere le nostre wafer di zaffiro?
- Qualità dei materiali superiore: realizzati con zaffiro monocristallino di alta purezza, i nostri wafer offrono ineguagliabile inerzia chimica, resistenza agli graffi e trasparenza UV-IR.
- Specifiche su misura: disponibili in diametri da 2 a 8 pollici, con spessori personalizzabili (100 μm a 2 mm), orientamenti (piano C, piano R, piano A) e finiture superficiali (polite),con una superficie inferiore o uguale a 20 m2
- Performance leader nel settore: ideale per la produzione di LED, dispositivi RF, sensori ottici, substrati semiconduttori e componenti aerospaziali.
- Controllo rigoroso della qualità: ogni wafer viene sottoposto a ispezioni avanzate (radiografia, AFM, interferometria) per garantire una rugosità superficiale inferiore ai nanometri e superfici prive di difetti.
Applicazioni che brillano
Dai sistemi di comunicazione 5G/6G di nuova generazione alle ottiche laser ad alta potenza e ai dispositivi di imaging medico, i nostri wafer di zaffiro favoriscono l'innovazione.000°C e resistono all'erosione plasmatica, il che li rende indispensabili per la produzione di semiconduttori e per la ricerca e sviluppo avanzati..
Partner con fiducia.
Sostenuti da oltre 15 anni di esperienza nella crescita dei cristalli e nella lavorazione dei wafer, garantiamo una prototipazione rapida, volumi di ordini flessibili e supporto logistico globale.Aumentare le prestazioni dei prodotti riducendo i costi del ciclo di vitaLa longevità dello zaffiro supera quella dei materiali tradizionali come il vetro o il silicio.
Proprietà ottiche
|
Trasmissione |
0.17 a 5.5 um |
|
Indice di rifrazione |
1.75449 (o) 1.74663 (e) a 1.06 um |
|
Perdita del riflesso |
a 1,06 micron (2 superfici) per i raggi O - 11,7%; per i raggi E - 14,2% |
|
Indice di assorbimento |
0.3 x 10-3 cm-1 a 2,4 um |
|
DN/dT |
13.7 x 10-6 a 5,4 um |
|
dn/dm = 0 |
1.5 um |
|
Orientazione |
Piano R, piano C, piano A, piano M o orientamento specificato |
|
Tolleranza di orientamento |
± 0,3° |
|
Diametro |
2 pollici, 3 pollici, 4 pollici, 6 pollici, 8 pollici o altri |
|
Tolleranza di diametro |
0.1mm per 2 pollici, 0.2mm per 3 pollici, 0.3mm per 4 pollici, 0.5mm per 6 pollici |
|
Spessore |
0.25 mm, 0,33 mm, 0,43 mm, 0,65 mm, 1 mm o altri; |
|
Tolleranza dello spessore |
25 μm |
|
Lunghezza piatta primaria |
16.0±1.0mm per 2 pollici, 22.0±1.0mm per 3 pollici, 30.0±1.5mm per 4 pollici, 47.5/50.0±2.0mm per 6 pollici |
|
Orientazione primaria piatta |
Piano A (1 1-2 0) ± 0,2°; Piano C (0 0-0 1) ± 0,2°, Asse C proiettata 45 +/- 2° |
|
TTV |
≤10μm per 2 pollici, ≤15μm per 3 pollici, ≤20μm per 4 pollici, ≤25μm per 6 pollici |
|
BIO |
≤10μm per 2 pollici, ≤15μm per 3 pollici, ≤20μm per 4 pollici, ≤25μm per 6 pollici |
|
Superficie anteriore |
Epi-polito (Ra< 0,3 nm per il piano C, 0,5 nm per gli altri orientamenti) |
|
Superficie posteriore |
Macinato finemente (Ra=0,6μm~1,4μm) o Epi-polito |
|
Imballaggio |
Confezionato in ambiente di classe 100 in camera pulita |
Controllo di accettazione
1. Il prodotto è fragile. Lo abbiamo confezionato adeguatamente e etichettato fragile. Consegniamo attraverso eccellenti compagnie espresse nazionali e internazionali per garantire la qualità del trasporto.
2. Dopo aver ricevuto la merce, si prega di maneggiare con attenzione e verificare se la scatola esterna è in buone condizioni.Fate una foto prima di portarli fuori..
3Apri la confezione sotto vuoto in una stanza pulita quando i prodotti devono essere applicati.
4. Se i prodotti vengono trovati danneggiati durante il trasporto, si prega di scattare una foto o registrare un video immediatamente.Contattaci immediatamente e risolveremo il problema bene.
