Borofloat 33 Substrato di vetro progettato per l'eccellenza nelle applicazioni ad alta tecnologia e nelle operazioni di precisione
Dettagli:
| Place of Origin: | China |
| Marca: | CQT |
| Certificazione: | ISO:9001, ISO:14001 |
| Model Number: | Fused Silica, Fused Quartz |
Termini di pagamento e spedizione:
| Minimum Order Quantity: | 20 pcs |
|---|---|
| Prezzo: | Negoziabile |
| Packaging Details: | Cassette/ Jar package, vaccum sealed |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 20000 pcs/Month |
|
Informazioni dettagliate |
|||
| Material: | Borofloat Glass | Brand: | Schott Brorofloat 33 |
|---|---|---|---|
| Diameter: | 76.2mm 100mm 150mm 200mm | Thickness: | 200um 350um 500um 1000um |
| Edge: | Round ground | Surface: | DSP SSP |
| Refractive Index: | 1.4585 (at 587.6 nm) | ApSemiconductor, MEMSplication: | Semiconductor, MEMS |
Descrizione di prodotto
Borofloat 33 Substrato di vetro progettato per l'eccellenza nelle applicazioni ad alta tecnologia e nelle operazioni di precisione
Substrati di vetro Borofloat 33®: ridefinita precisione, durata e versatilità
Sblocca prestazioni di livello superiore per le tue applicazioni high-tech con i substrati di vetro Borofloat 33®, il vetro borosilicato progettato per una estrema resistenza termica, chimica e meccanica.Rinomato per la sua bassa espansione termica e la qualità superiore della superficie, Borofloat 33® è la scelta ideale per le industrie che richiedono precisione sotto stress.
Perché il Borofloat 33® si distingue
- Stabilità termica eccezionale: resiste a rapidi oscillazioni di temperatura (-60°C a 450°C) senza distorsione, grazie alla sua espansione termica quasi zero (CTE: 3,25 × 10−6/K).
- Chiarezza ottica e resistenza chimica: L'alta trasmissione da UV a IR (280nm 2,000nm), unita alla resistenza agli acidi, alle alcali e ai solventi, garantisce longevità in ambienti difficili.
- Perfezione della superficie lucidata con fiamma: raggiungere una rugosità minima della superficie (≤1 nm Ra) e una piattezza incontaminata, critica per MEMS, microfluidica e rivestimenti a film sottile.
- Soluzioni personalizzabili: disponibili in spessori da 0,3 mm a 15 mm, dimensioni fino a 1,100 mm × 1,450 mm e opzioni di post-elaborazione (rafforzati chimicamente, incisi o perforati).
Applicazioni che richiedono eccellenza
Dai portatori di wafer a semiconduttori e dall'ottica di precisione ai dispositivi di laboratorio su chip e all'incapsulamento LED ad alta potenza, Borofloat 33® consente l'innovazione in:
- Elettronica: substrati RF/microonde, imballaggi ermetici
- Biotecnologia: chip microfluidici, piattaforme di biosensori
- Energia: pannelli solari, componenti delle celle a combustibile
- Industria: punti di vista ad alta temperatura, ottiche per sistemi laser
Borofloat 33 Parametri delle wafer di vetro
| Materiale | BOROFLOAT 33 |
| Densità (@ 25°C/77°F) | 2.23 g/cm3 |
| Modulo di elasticità | 63 kN/mm2 |
| Durezza del nodo HK 0,1/20 | 480 |
| Rapporto di Poisson | 0.2 |
| Costante dielettrica (@ 1 MHz & 25°C) | 4.6 |
| Tangente di perdita (@ 1 MHz & 25°C) | 37 x 10-4 |
| Resistenza dielettrica ((@ 50 Hz & 25°C) | 16 kV/mm |
| Indice di rifrazione (nd) | 1.472 |
| Dispersione (nF - nC) | 71.9 x 10-4 |
Borofloat 33 Specificativi delle gocce di vetro
| Specificità | 3 ¢ | 4° | 5" | 6" | 8" |
| Diametro | 76.2 mm | 100 mm | 125 mm | 150 mm | 200 mm |
| Tol ((±) | < 0,1 mm | ||||
| Spessore | > 0,10 mm | > 0,10 mm | > 0,30 mm | > 0,30 mm | > 0,30 mm |
| Piano primario | 22 mm | 32.5 mm | 42.5 mm | 57.5 mm | Intaglio |
| Intaglio | |||||
| TTV | < 8um | < 10 mm | < 15um | < 20um | < 30 mm |
| Inchinati. | ±20um | ± 25um | ±40um | ±40um | ±60um |
| Warp. | < 30 mm | < 40um | < 50 mm | < 50 mm | < 60 mm |
| PLTV ((<0,5um) | ≥ 95% ((5 mm*5 mm) | ||||
| Transmittanza | Opzione UV, ottica, IR o personalizzata | ||||
| Rondamento del bordo | Conforme alla norma SEMI M1.2/riferimento alla IEC62276 | ||||
| Tipo di superficie | Polito su un solo lato/polito su due lati | ||||
| Lato lucidato Ra | < 1,0 nm o specifico per richiesto | ||||
| Criteri sul retro | Generalmente 0,2-0,5 μm o su misura | ||||
| Apparizione | Contaminazione | Nessuna | |||
| Particolato> 0,3 μm | > 30 | ||||
| Seghe di sega, striature | Nessuna | ||||
| Scratch | Nessuna | ||||
| Fessure, seghe di sega, macchie | Nessuna | ||||

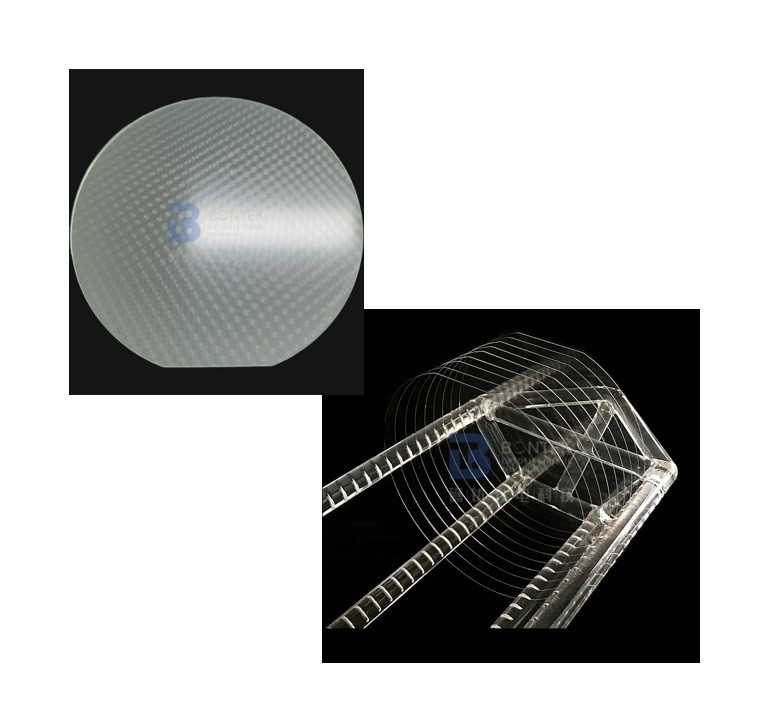

Foto di wafer di vetro
Domande frequenti
- D: Su quali prodotti lavori principalmente?
A:Siamo i primi a lavorare con il quarzo a cristallo singolo in Cina circa 30 anni fa, poi gradualmente entriamo nel campo di LiNbO3, LiTaO3,vetro al quarzo, LGS, CTGS ecc. Soprattutto, se siete alla ricerca di un fornitore di piezo quarzo, siamo la scelta definitiva! Esportiamo milioni di pezzi bianchi di quarzo ogni anno perché padroneggiamo l'AT,Tagli SC e IT con una precisione angolare superiore.
- D: Puoi accettare la personalizzazione dei prodotti?
A:Sì, certo. Possiamo fabbricare secondo le vostre richieste. Inoltre, siamo così esperti con le piezo wafer che possiamo fornirvi suggerimenti pertinenti se non siete sicuri al 100% della vostra scelta.E poi...Abbiamo dei wafer standard in magazzino, per favore, chiedeteci.
- D: Puoi consegnare la merce tramite il nostro corriere?
A:Sì, vi consigliamo di utilizzare l'agente di corriere che vi è più familiare (DHL, FedEX, UPS, ecc.) Possiamo spedire tramite il vostro conto.Imballeremo i prodotti in modo sicuro in dimensioni accettabili per risparmiare sui costi di spedizioneSe avete bisogno che ci occupiamo della spedizione, non è un problema. Abbiamo anche buoni sconti con le compagnie di corriere internazionali.
- D: Come puoi garantire che otterremo ciò che vogliamo in sicurezza?
A:I prodotti in wafer sono fragili e a volte costosi, l'ultima cosa che vogliamo vedere come produttori è che i prodotti che produciamo siano danneggiati durante il trasporto.imballeremo i wafer in modo adeguato e li metteremo in un cartone adeguato pieno di spugna tamponeTuttavia, gli incidenti a volte sono inevitabili.Controllo di accettazioneIn caso di incidente, vi daremo il rifornimento o il rimborso se seguite i passaggi di controllo.
- D: Possiamo visitare la vostra fabbrica?
A:L'ispezione di fabbrica è importante per l'acquisto di grandi quantità e la cooperazione a lungo termine.I grandi nomi di tutto il mondo hanno visto i nostri progressi nella costruzione di fabbricheIn questi giorni, a causa della pandemia di Covid-19, abbiamo anche avuto l'esperienza di videoconferenza con i buyer globali.
Controllo di accettazione
- Il prodotto è fragile. Lo abbiamo confezionato adeguatamente e etichettato fragile. Lo consegniamo attraverso eccellenti compagnie espresse nazionali e internazionali per garantire la qualità del trasporto.
- Dopo aver ricevuto la merce, si prega di maneggiare con attenzione e di verificare se il cartone esterno è in buone condizioni.Fate una foto prima di portarli fuori..
- Apri la confezione sotto vuoto in una stanza pulita quando i prodotti devono essere applicati.
- Se i prodotti vengono trovati danneggiati durante il trasporto, si prega di scattare una foto o registrare un video immediatamente.Contattaci immediatamente e risolveremo il problema bene.
