• Fabbricazione di wafer piezoelettrici di ultima generazione per dispositivi MEMS e SAW
Fabbricazione di wafer piezoelettrici di ultima generazione per dispositivi MEMS e SAW

Fabbricazione di wafer piezoelettrici di ultima generazione per dispositivi MEMS e SAW

Dettagli:

Luogo di origine: Cina
Marca: CQTGROUP
Certificazione: ISO:9001, ISO:14001
Numero di modello: Servizi di fonderia di chip

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1 PCS
Prezzo: Negoziabile
Imballaggi particolari: Pacchetto del barattolo della cassetta, chiuso sotto vuoto
Tempi di consegna: 1-4 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 10000 pezzi al mese
Miglior prezzo Contatto

Informazioni dettagliate

Prodotto: Servizi di fonderia di chip Materiale: LiNbO3, LiTaO3, Cristallo di quarzo, vetro, zaffiro, ecc.
Servizio: Litografia, incisione, rivestimento, incollaggio Litografia: Litografia di prossimità EBL olitografia Stepper
Attrezzature di supporto: Macchine per la rettifica/sottilizzazione/pulizia, ecc. Collegamento:: Anodico, Euttico, Adesivo, Legamento del filo
Evidenziare:

Capacità di elaborazione avanzata Wafer piezoelettrico

,

Wafer piezoelettrico MEMS

,

Dispositivi SAW Wafer piezoelettrico

Descrizione di prodotto

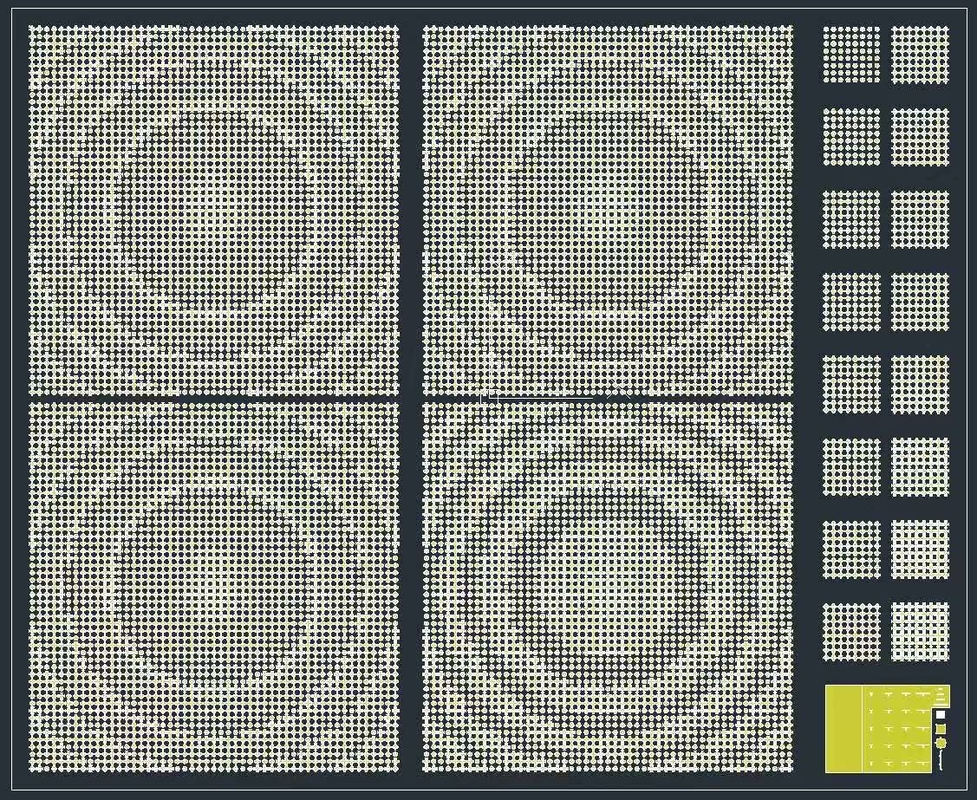

Fabbricazione di wafer piezoelettriche all'avanguardia per dispositivi MEMS e SAW Capacità di elaborazione avanzata per i risultati





Siamo specializzati nella fornitura di servizi di fusione di chip completi, per i clienti che richiedono lavorazione e fabbricazione di wafer di alta qualità.,La nostra vasta gamma di wafer comprende:Niobato di litio (LiNbO)),Tantalato di litio (LiTaO)),Quarzo a cristallo singolo,Vetro di silice fuso,Vetro borosilicato (BF33),Vetro di soda-calce,Fabbricazione a partire da fibre sintetiche, eSapphire, garantendo la versatilità per diverse applicazioni.





Portfolio di materiali per wafer avanzati
La nostra esperienza si estende a materiali standard e esotici:

  • Niobato di litio (LiNbO3, wafer da 4"-6")
  • Tantalato di litio (LiTaO3, Z-cut/Y-cut)
  • Quarzo a cristallo singolo (taglio AT/taglio SC)
  • Silice fuso (equivalente Corning 7980)
  • Vetro borosilicato (BF33/Schott Borofloat®)
  • Silicio (orientamento 100/111, massimo 200 mm)
  • Sapphire (C-piano/R-piano, 2" ′′ 8")

Tecnologie di fabbricazione di base

  1. Litografia.

    • Litografia a fascio elettronico (EBL, risoluzione 10nm)
    • Litografia stepper (i-line, 365 nm)
    • Allineatore di maschera di prossimità (precisione di allineamento di 5 μm)
  2. E' un' incisione.

    • ICP-RIE (SiO2/Si etch rate 500nm/min)
    • DRIE (ratio di aspetto 30:1, processo Bosch)
    • Graffiti a fascio ionico (uniformità angolare < ± 2°)
  3. Deposito su pellicola sottile.

    • ALD (Al2O3/HfO2, uniformità < 1 nm)
    • PECVD (SiNx/SiO2, a tensione controllata)
    • Sputtering magnetronico (Au/Pt/Ti, 5nm ‰ 1μm)
  4. Collegamento a Wafer.

    • Legamento anodico (vetro-Si, 400°C/1kV)
    • Collegamento eutetico (Au-Si, 363°C)
    • b. un'ampiezza superiore o uguale a 5 mm,

Infrastrutture di supporto ai processi

  • Smaltimento di precisione (TTV < 2μm)
  • Polizione CMP (Ra < 0,5 nm)
  • Disegno laser (larghezza di taglio di 50 μm)
  • Metrologia 3D (interferometria della luce bianca)
