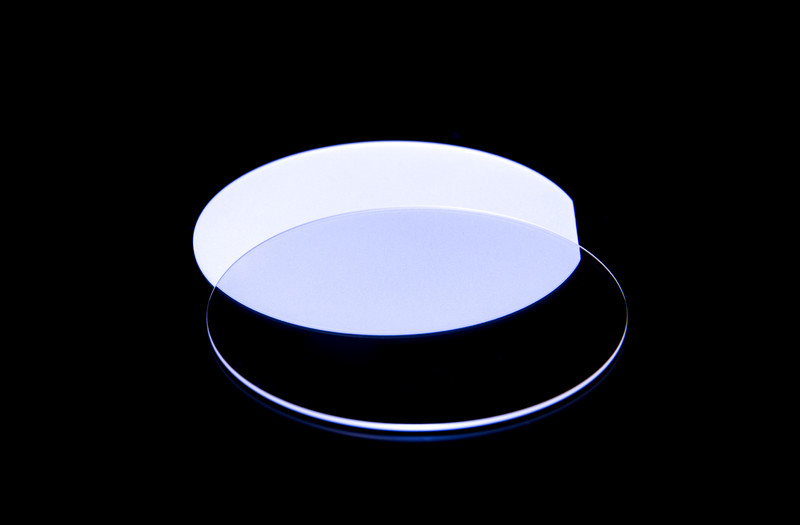

Microelettronica di alta gamma e dispositivi di potenza con wafer di zaffiro Alta precisione e durata
Dettagli:
| Luogo di origine: | Cina |
| Marca: | CQT |
| Certificazione: | ISO:9001 |
| Numero di modello: | Zaffiro (Al2O3) |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 10 pezzi |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Cassetta, barattolo, pacchetto del film |
| Tempi di consegna: | 1-4 settimane |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 10000 pezzi/mese |
|
Informazioni dettagliate |
|||
| Materiale: | Wafer di zaffiro | Purezza: | 99,999% |
|---|---|---|---|
| Tipo: | Monocristallo | Diametro: | Due, tre, quattro, sei. |
| Superficie: | DSP SSP | Punto di fusione: | 2040 gradi di C |
| Applicazione: | Wafer di Semicondutor, chip principale, finestra di vetro ottica, ceramica elettronica | Industria: | Vetro principale e ottico, wafer eli-pronto |
| Evidenziare: | Wafer di zaffiro di precisione,Dispositivi di alimentazione Wafer zaffiro,Microelettronica di fascia alta Wafer zaffiro |
||
Descrizione di prodotto
Precisione e durata per microelettronica e dispositivi di potenza di fascia alta con le nostre wafer di zaffiro
Nel mondo dinamico delle tecnologie avanzate, i nostri wafer di zaffiro si distinguono come un punto di svolta, rinomati per le loro eccezionali proprietà, sono la scelta ideale per una moltitudine di settori.
I nostri wafer di zaffiro sono progettati alla perfezione, mostrando una notevole durezza e resistenza agli graffi, che garantisce longevità e durata anche negli ambienti più difficili.Con ottima trasparenza su un ampio spettro di lunghezze d'onda, sono perfetti per applicazioni ottiche, tra cui lenti, finestre e sensori.
Inoltre, la loro elevata stabilità termica consente loro di resistere a temperature elevate senza degradarsi, rendendoli indispensabili nella produzione di semiconduttori e dispositivi elettronici ad alta potenza.
Siamo orgogliosi delle nostre rigorose misure di controllo della qualità, per garantire che ogni wafer soddisfi i più alti standard.I nostri wafer di zaffiro potranno rafforzare le vostre innovazioni.Entrate nel futuro della tecnologia con i nostri wafer di zaffiro di prim'ordine.
Proprietà ottiche
|
Trasmissione |
0.17 a 5.5 um |
|
Indice di rifrazione |
1.75449 (o) 1.74663 (e) a 1.06 um |
|
Perdita del riflesso |
a 1,06 micron (2 superfici) per i raggi O - 11,7%; per i raggi E - 14,2% |
|
Indice di assorbimento |
0.3 x 10-3 cm-1 a 2,4 um |
|
DN/dT |
13.7 x 10-6 a 5,4 um |
|
dn/dm = 0 |
1.5 um |
|
Orientazione |
Piano R, piano C, piano A, piano M o orientamento specificato |
|
Tolleranza di orientamento |
± 0,3° |
|
Diametro |
2 pollici, 3 pollici, 4 pollici, 6 pollici, 8 pollici o altri |
|
Tolleranza di diametro |
0.1mm per 2 pollici, 0.2mm per 3 pollici, 0.3mm per 4 pollici, 0.5mm per 6 pollici |
|
Spessore |
0.25 mm, 0,33 mm, 0,43 mm, 0,65 mm, 1 mm o altri; |
|
Tolleranza dello spessore |
25 μm |
|
Lunghezza piatta primaria |
16.0±1.0mm per 2 pollici, 22.0±1.0mm per 3 pollici, 30.0±1.5mm per 4 pollici, 47.5/50.0±2.0mm per 6 pollici |
|
Orientazione primaria piatta |
Piano A (1 1-2 0) ± 0,2°; Piano C (0 0-0 1) ± 0,2°, Asse C proiettata 45 +/- 2° |
|
TTV |
≤10μm per 2 pollici, ≤15μm per 3 pollici, ≤20μm per 4 pollici, ≤25μm per 6 pollici |
|
BIO |
≤10μm per 2 pollici, ≤15μm per 3 pollici, ≤20μm per 4 pollici, ≤25μm per 6 pollici |
|
Superficie anteriore |
Epi-polito (Ra< 0,3 nm per il piano C, 0,5 nm per gli altri orientamenti) |
|
Superficie posteriore |
Macinato finemente (Ra=0,6μm~1,4μm) o Epi-polito |
|
Imballaggio |
Confezionato in ambiente di classe 100 in camera pulita |
Controllo di accettazione
1. Il prodotto è fragile. Lo abbiamo confezionato adeguatamente e etichettato fragile. Consegniamo attraverso eccellenti compagnie espresse nazionali e internazionali per garantire la qualità del trasporto.
2. Dopo aver ricevuto la merce, si prega di maneggiare con attenzione e verificare se la scatola esterna è in buone condizioni.Fate una foto prima di portarli fuori..
3Apri la confezione sotto vuoto in una stanza pulita quando i prodotti devono essere applicati.
4. Se i prodotti vengono trovati danneggiati durante il trasporto, si prega di scattare una foto o registrare un video immediatamente.Contattaci immediatamente e risolveremo il problema bene.
