Dettagli:

Place of Origin: China
Marca: CSIMC
Certificazione: ISO:9001, ISO:14001
Model Number: MgO wafer

Termini di pagamento e spedizione:

Minimum Order Quantity: 10pcs
Prezzo: Negoziabile
Packaging Details: Cassette/ Jar package, vaccum sealed
Delivery Time: 1-4 weeks
Payment Terms: T/T
Supply Ability: 10000 pcs/Month
Miglior prezzo Contatto

Informazioni dettagliate

Materials: MgO wafer size: 10x10,15x15,20x15,20x20mm
Thickness: 0.5mm,1.0mm Surface Finish: DSP SSP
hardness: 5.5(mohs) Density (g/cm3): 3.58

Descrizione di prodotto

Scatena il pieno potenziale dei tuoi dispositivi optoelettronici con il nostro substrato monocristallino MgO ad alta conduttività termica



Introducendo i nostri substrati monocristallini MgO (ossido di magnesio) premium, la pietra angolare per la ricerca all'avanguardia e la fabbricazione di dispositivi ad alte prestazioni.

I nostri substrati monocristallini MgO vantano un'eccezionale purezza e qualità cristallina, garantendo difetti minimi e proprietà uniformi su tutta la superficie.Questo li rende ideali per le applicazioni nella crescita epitaxial di film sottili, come superconduttori, ferroelettrici e materiali magnetici.

Con un controllo dimensionale preciso e un'eccellente finitura superficiale, i nostri substrati forniscono una piattaforma stabile e affidabile per i vostri esperimenti e processi produttivi.Che tu lavori nel mondo accademico o industriale, i nostri substrati monocristallini MgO offrono la consistenza e le prestazioni necessarie per ottenere risultati eccezionali.Contattaci oggi per discutere le tue esigenze specifiche e sperimentare la differenza che i nostri prodotti di alta qualità possono fare.

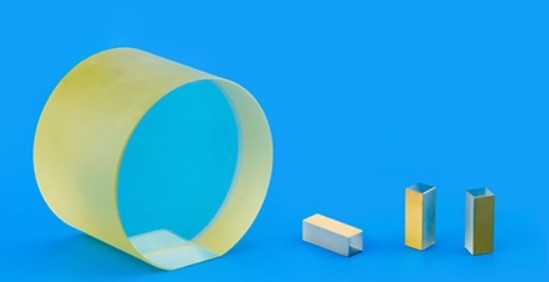

Scatena il pieno potenziale dei tuoi dispositivi optoelettronici con il nostro substrato monocristallino MgO ad alta conduttività termica 0

Principali parametri di prestazione
Metodo di crescita metodo di fusione ad arco
Struttura cristallina cubo
Costante di reticolo a=4,130 Å
Punto di fusione (°C) 2800
Purezza 99.95%
Densità (g/cm3) 3.58
durezza 5.5 (mohs)
Coefficiente di espansione termica (/°C) 11.2x10-6
Piano di scissione cristallina < 100>
Trasmissione ottica > 90% ((200~400 nm),> 98% ((500~1000 nm)
Costante dielettrica ε= 9.65
Conducibilità termica (CAL/KCM/s) 0.14 300°K
Ra: ≤ 5 μm × 5 μm
Imballaggio 100 sacchetti puliti, 1000 stanze super pulite.







Scatena il pieno potenziale dei tuoi dispositivi optoelettronici con il nostro substrato monocristallino MgO ad alta conduttività termica 1



Scatena il pieno potenziale dei tuoi dispositivi optoelettronici con il nostro substrato monocristallino MgO ad alta conduttività termica 2





Domande frequenti



  1. D: Su quali prodotti lavori principalmente?

A:Siamo i primi a lavorare con il quarzo a cristallo singolo in Cina circa 30 anni fa, poi gradualmente entriamo nel campo di LiNbO3, LiTaO3,vetro al quarzo, LGS, CTGS ecc. Soprattutto, se siete alla ricerca di un fornitore di piezo quarzo, siamo la scelta definitiva! Esportiamo milioni di pezzi bianchi di quarzo ogni anno perché padroneggiamo l'AT,Tagli SC e IT con una precisione angolare superiore.



  1. D: Puoi accettare la personalizzazione dei prodotti?

A:Sì, certo. Possiamo fabbricare secondo le vostre richieste. Inoltre, siamo così esperti con le piezo wafer che possiamo fornirvi suggerimenti pertinenti se non siete sicuri al 100% della vostra scelta.E poi...Abbiamo dei wafer standard in magazzino, per favore, chiedeteci.



  1. D: Puoi consegnare la merce tramite il nostro corriere?

A:Sì, vi consigliamo di utilizzare l'agente di corriere che vi è più familiare (DHL, FedEX, UPS, ecc.) Possiamo spedire tramite il vostro conto.Imballeremo i prodotti in modo sicuro in dimensioni accettabili per risparmiare sui costi di spedizioneSe avete bisogno che ci occupiamo della spedizione, non è un problema. Abbiamo anche buoni sconti con le compagnie di corriere internazionali.



  1. D: Come puoi garantire che otterremo ciò che vogliamo in sicurezza?

A:I prodotti in wafer sono fragili e a volte costosi, l'ultima cosa che vogliamo vedere come produttori è che i prodotti che produciamo siano danneggiati durante il trasporto.imballeremo i wafer in modo adeguato e li metteremo in un cartone adeguato pieno di spugna tamponeTuttavia, gli incidenti a volte sono inevitabili.“Controllo di accettazione”In caso di incidente, vi daremo il rifornimento o il rimborso se seguite i passaggi di controllo.





Controllo di accettazione

Scatena il pieno potenziale dei tuoi dispositivi optoelettronici con il nostro substrato monocristallino MgO ad alta conduttività termica 3



  • Il prodotto è fragile. Lo abbiamo confezionato adeguatamente e etichettato fragile. Lo consegniamo attraverso eccellenti compagnie espresse nazionali e internazionali per garantire la qualità del trasporto.



  • Dopo aver ricevuto la merce, si prega di maneggiare con attenzione e di verificare se il cartone esterno è in buone condizioni.Fate una foto prima di portarli fuori..

- Sì.

  • Apri la confezione sotto vuoto in una stanza pulita quando i prodotti devono essere applicati.



  • Se i prodotti vengono trovati danneggiati durante il trasporto, si prega di scattare una foto o registrare un video immediatamente.Contattaci immediatamente e risolveremo il problema bene.
