Dettagli:

Place of Origin: China
Marca: CQT
Certificazione: ISO:9001, ISO:14001
Model Number: Fused Silica, Fused Quartz

Termini di pagamento e spedizione:

Minimum Order Quantity: 10 pcs
Prezzo: Negoziabile
Packaging Details: Cassette/ Jar package, vaccum sealed
Delivery Time: 1-4 weeks
Payment Terms: T/T
Supply Ability: 20000 pcs/Month
Miglior prezzo Contatto

Informazioni dettagliate

Material: Fused Quartz Wafer Brand: JGS1 JGS2 JGS3
Diameter: 76.2mm, 100mm, 150mm, 200mm Thickness: 350um, 500um, 1000um
TTV: <5µm Ra Roughness: <1nm / GC#1000
Surface: Double Side Polish, Single Side Polish, Lap Application: Semiconductor, MEMS

Descrizione di prodotto

Migliora i tuoi processi di semiconduttori con wafer di silice fuso con una stabilità termica senza rivali e per l'ottica e la fotonica

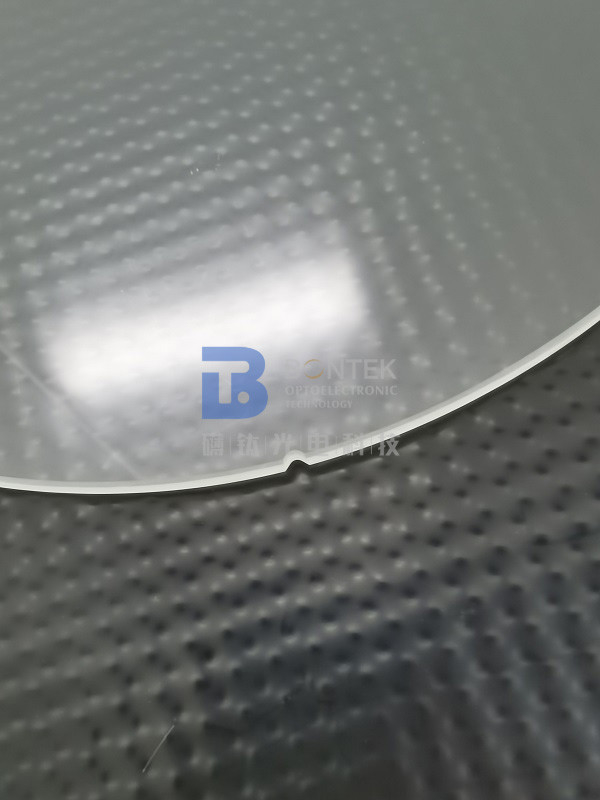

I nostri Wafer di silice fuso sono realizzati con silice fuso sintetico ultra-puro (SiO2), che offre una chiarezza ottica, stabilità termica e resistenza chimica senza pari.Ideale per applicazioni impegnative nella produzione di semiconduttori, fotonica e aerospaziale, questi wafer sono progettati per resistere a condizioni estreme mantenendo la precisione dimensionale e l'integrità della superficie.

Tra le caratteristiche principali figurano:

  • Purezza eccezionale: 99,99% + contenuto di SiO2 riduce al minimo le impurità, garantendo prestazioni ottimali nei sistemi di litografia e laser.
  • Resilienza termica: resiste a temperature fino a 1.050°C senza deformazioni, rendendolo perfetto per processi ad alta temperatura.
  • Basso coefficiente di espansione termica (CTE): riduce lo stress durante rapidi cambiamenti di temperatura, migliorando l'affidabilità dei dispositivi di precisione.
  • Finitura superficiale: Disponibile in finiture lucide o finemente lavorate per soddisfare i più severi requisiti ottici e microelettronici.

Personalizzabili in diametri fino a 300 mm e spessori da 0,1 mm a 10 mm, i nostri Wafer di silice fuso supportano la prototipazione rapida e la produzione in grandi volumi.Affidatevi alla nostra produzione certificata ISO per una qualità costante e consegna puntuale.

Migliora le prestazioni del tuo progetto! Contattaci oggi per specifiche, preventivi e supporto tecnico!

Parametro Descrizione
Materiale Quarzo fuso JGS2
Composizione SiO2(Diossido di silicio)
Trasmissione Ottima trasparenza nella gamma ultravioletta (UV) all'infrarosso (IR)
Indice di rifrazione 1.4585 (a 587,6 nm)
Densità 2.203 g/cm3
Coefficiente di espansione termica 5.5 x 10-7K.-1
Intervallo di temperatura di funzionamento Fino a 1200°C
Resistenza chimica Resistente alla maggior parte degli acidi, degli alcali e dei solventi organici
Finitura superficiale di larghezza uguale o superiore a 50 mm
Qualità della superficie Tipicamente specificato secondo le norme industriali (ad esempio, MIL-O-13830)
Tolleranza dimensionale Personalizzabile secondo le esigenze del cliente
Dimensioni dei wafer Disponibile in vari diametri: 2", 3", 4", 6", 8" e più grandi
Spessore della wafer Tipicamente varia da pochi a diversi millimetri
Applicazioni Optica, laser, semiconduttori, strumenti scientifici, ecc.



Migliora i tuoi processi di semiconduttori con wafer di silice fuso con una stabilità termica senza rivali e per l'ottica e la fotonica 0Migliora i tuoi processi di semiconduttori con wafer di silice fuso con una stabilità termica senza rivali e per l'ottica e la fotonica 1Migliora i tuoi processi di semiconduttori con wafer di silice fuso con una stabilità termica senza rivali e per l'ottica e la fotonica 2





Specificativi per la fabbricazione di quarzo fuso

Parametro

JGS1

JGS2

JGS3

Dimensione massima

< Φ200 mm

< Φ300 mm

< Φ200 mm

Distanza di trasmissione (ratio di trasmissione medio)

0.17~2.10um (Tavg> 90%)

0.26~2.10um (Tavg>85%)

0.185~3.50um (Tavg>85%)

OH- Contenuto

1200 ppm

150 ppm

5 ppm

Fluorescenza

(ex 254 nm)

Praticamente gratuito

Forte V-b

Forte V-B

Contenuto di impurità

5 ppm

20-40 ppm

40-50 ppm

Costante di bifringenza

2-4 nm/cm

4-6 nm/cm

4-10 nm/cm

Metodo di fusione

Cardiopatia cardiovascolare sintetica

Fusione di ossi-idrogeno

Fusione elettrica

Applicazioni

Substrato laser: finestra, lente, prisma, specchio...

Semiconduttori e finestre ad alta temperatura

IR e UV
Sottostrato





Migliora i tuoi processi di semiconduttori con wafer di silice fuso con una stabilità termica senza rivali e per l'ottica e la fotonica 3



Migliora i tuoi processi di semiconduttori con wafer di silice fuso con una stabilità termica senza rivali e per l'ottica e la fotonica 4

Domande frequenti



  1. D: Su quali prodotti lavori principalmente?

A:Siamo i primi a lavorare con il quarzo a cristallo singolo in Cina circa 30 anni fa, poi gradualmente entriamo nel campo del LiNbO3, LiTaO3,vetro al quarzo, LGS, CTGS ecc. Soprattutto, se siete alla ricerca di un fornitore di piezo quarzo, siamo la scelta definitiva! Esportiamo milioni di pezzi bianchi di quarzo ogni anno perché padroneggiamo l'AT,Tagli SC e IT con una precisione angolare superiore.



  1. D: Puoi accettare la personalizzazione dei prodotti?

A:Sì, certo. Possiamo fabbricare secondo le vostre richieste. Inoltre, siamo così esperti con le piezo wafer che possiamo fornirvi suggerimenti pertinenti se non siete sicuri al 100% della vostra scelta.E poi...Abbiamo dei wafer standard in magazzino, per favore, chiedeteci.



  1. D: Puoi consegnare la merce tramite il nostro corriere?

A:Sì, vi consigliamo di utilizzare l'agente di corriere che vi è più familiare (DHL, FedEX, UPS, ecc.).Imballeremo i prodotti in modo sicuro in dimensioni accettabili per risparmiare sui costi di spedizioneSe avete bisogno che ci occupiamo della spedizione, non è un problema. Abbiamo anche buoni sconti con le compagnie di corriere internazionali.



  1. D: Come puoi garantire che otterremo ciò che vogliamo in sicurezza?

A:I prodotti in wafer sono fragili e a volte costosi, l'ultima cosa che vogliamo vedere, come produttori, è che i prodotti che produciamo siano danneggiati durante il trasporto.imballeremo i wafer in modo adeguato e li metteremo in un cartone adeguato pieno di spugna tamponeTuttavia, gli incidenti a volte sono inevitabili.“Controllo di accettazione”In caso di incidente, vi daremo il rifornimento o il rimborso se seguite i passaggi di controllo.



  1. D: Possiamo visitare la vostra fabbrica?

A:L'ispezione di fabbrica è importante per l'acquisto di grandi quantità e la cooperazione a lungo termine.I grandi nomi di tutto il mondo hanno visto i nostri progressi nella costruzione di fabbricheIn questi giorni, a causa della pandemia di Covid-19, abbiamo anche avuto l'esperienza di videoconferenza con i buyer globali.





Controllo di accettazione

  • Il prodotto è fragile. Lo abbiamo confezionato adeguatamente e etichettato fragile. Lo consegniamo attraverso eccellenti compagnie espresse nazionali e internazionali per garantire la qualità del trasporto.
  • Dopo aver ricevuto la merce, si prega di maneggiare con attenzione e di verificare se il cartone esterno è in buone condizioni.Fate una foto prima di portarli fuori..
  • Apri la confezione sotto vuoto in una stanza pulita quando i prodotti devono essere applicati.
  • Se i prodotti vengono trovati danneggiati durante il trasporto, si prega di scattare una foto o registrare un video immediatamente.Contattaci immediatamente e risolveremo il problema bene.
