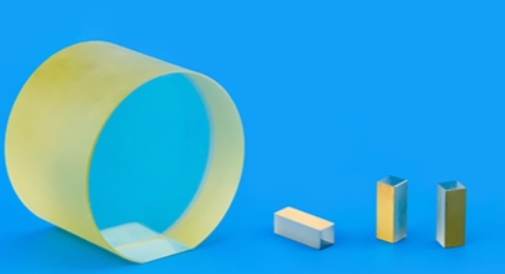

Migliorate le vostre applicazioni con le eccezionali proprietà elettro-ottiche e meccaniche del substrato a singolo cristallo MgO
Dettagli:
Luogo di origine: | Cina |
Marca: | CQT |
Certificazione: | ISO:9001, ISO:14001 |
Numero di modello: | Wafer MgO |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | 10 pezzi |
---|---|
Prezzo: | Negoziabile |
Imballaggi particolari: | Pacchetto del barattolo della cassetta, chiuso sotto vuoto |
Tempi di consegna: | 1-4 settimane |
Termini di pagamento: | t/t |
Capacità di alimentazione: | 10000 pezzi/mese |
Informazioni dettagliate |
|||
Materiale: | Wafer MgO | Dimensione: | 10x10,15x15,20x15,20x20 mm |
---|---|---|---|
Spessore: | 0.5 mm, 1.0 mm | Finitura superficiale: | DSP SSP |
Durezza: | 5.5 (mohs) | Densità (G/Cm3): | 3,58 |
Descrizione di prodotto
Migliorate le vostre applicazioni con le eccezionali proprietà elettro-ottiche e meccaniche del substrato a singolo cristallo MgO
Aumentate i vostri processi di ricerca e industrializzazione con i nostri substrati monocristallini MgO (ossido di magnesio) di prima qualità, un materiale fondamentale per le tecnologie di punta.Rinomato per la sua eccezionale stabilità chimica, elevato punto di fusione e eccellente conduttività termica, MgO è il substrato di scelta per applicazioni che richiedono precisione e affidabilità senza compromessi.
Realizzati con altissima purezza, i nostri substrati presentano una struttura cristallina cubica impeccabile, riducendo al minimo i difetti e garantendo prestazioni costanti in ambienti esigenti.Ideale per la crescita epitassica di film sottiliLa compatibilità reticolare del MgO con gli ossidi di perovskite lo rende indispensabile nella ricerca sui semiconduttori e sulla spintronica.
Disponibili in dimensioni e orientamenti personalizzabili, i nostri substrati soddisfano i severi standard ASTM e SEMI, offrendo una riproducibilità senza pari per i laboratori accademici e industriali.
Scegliete i nostri substrati monocristallini MgO per sbloccare le scoperte nel calcolo quantistico, nelle energie rinnovabili e nell'elettronica di nuova generazione.Contattaci oggi per personalizzare il tuo ordine e sperimentare lo standard aureo nei substrati cristallini.
Principali parametri di prestazione | |
Metodo di crescita | metodo di fusione ad arco |
Struttura cristallina | cubo |
Costante di reticolo | a=4,130 Å |
Punto di fusione (°C) | 2800 |
Purezza | 99.95% |
Densità (g/cm3) | 3.58 |
durezza | 5.5 (mohs) |
Coefficiente di espansione termica (/°C) | 11.2x10-6 |
Piano di scissione cristallina | < 100> |
Trasmissione ottica | > 90% ((200~400 nm),> 98% ((500~1000 nm) |
Costante dielettrica | ε= 9.65 |
Conducibilità termica (CAL/KCM/s) | 0.14 300°K |
Ra: | ≤ 5 μm × 5 μm |
Imballaggio | 100 sacchetti puliti, 1000 stanze super pulite. |
Domande frequenti
- D: Su quali prodotti lavori principalmente?
A:Siamo i primi a lavorare con il quarzo a cristallo singolo in Cina circa 30 anni fa, poi gradualmente entriamo nel campo del LiNbO3, LiTaO3,vetro al quarzo, LGS, CTGS ecc. Soprattutto, se siete alla ricerca di un fornitore di piezo quarzo, siamo la scelta definitiva! Esportiamo milioni di pezzi bianchi di quarzo ogni anno perché padroneggiamo l'AT,Tagli SC e IT con una precisione angolare superiore.
- D: Puoi accettare la personalizzazione dei prodotti?
A:Sì, certo. Possiamo fabbricare secondo le vostre richieste. Inoltre, siamo così esperti con le piezo wafer che possiamo fornirvi suggerimenti pertinenti se non siete sicuri al 100% della vostra scelta.E poi...Abbiamo dei wafer standard in magazzino, per favore, chiedeteci.
- D: Puoi consegnare la merce tramite il nostro corriere?
A:Sì, vi consigliamo di utilizzare l'agente di corriere che vi è più familiare (DHL, FedEX, UPS, ecc.).Imballeremo i prodotti in modo sicuro in dimensioni accettabili per risparmiare sui costi di spedizioneSe avete bisogno che ci occupiamo della spedizione, non è un problema. Abbiamo anche buoni sconti con le compagnie di corriere internazionali.
- D: Come puoi garantire che otterremo ciò che vogliamo in sicurezza?
A:I prodotti in wafer sono fragili e a volte costosi, l'ultima cosa che vogliamo vedere, come produttori, è che i prodotti che produciamo siano danneggiati durante il trasporto.imballeremo i wafer in modo adeguato e li metteremo in un cartone adeguato pieno di spugna tamponeTuttavia, gli incidenti a volte sono inevitabili.Controllo di accettazioneIn caso di incidente, vi daremo il rifornimento o il rimborso se seguite i passaggi di controllo.
Controllo di accettazione
- Il prodotto è fragile. Lo abbiamo confezionato adeguatamente e etichettato fragile. Lo consegniamo attraverso eccellenti compagnie espresse nazionali e internazionali per garantire la qualità del trasporto.
- Dopo aver ricevuto la merce, si prega di maneggiare con attenzione e di verificare se il cartone esterno è in buone condizioni.Fate una foto prima di portarli fuori..
- Sì.
- Apri la confezione sotto vuoto in una stanza pulita quando i prodotti devono essere applicati.
- Se i prodotti vengono trovati danneggiati durante il trasporto, si prega di scattare una foto o registrare un video immediatamente.Contattaci immediatamente e risolveremo il problema bene.
