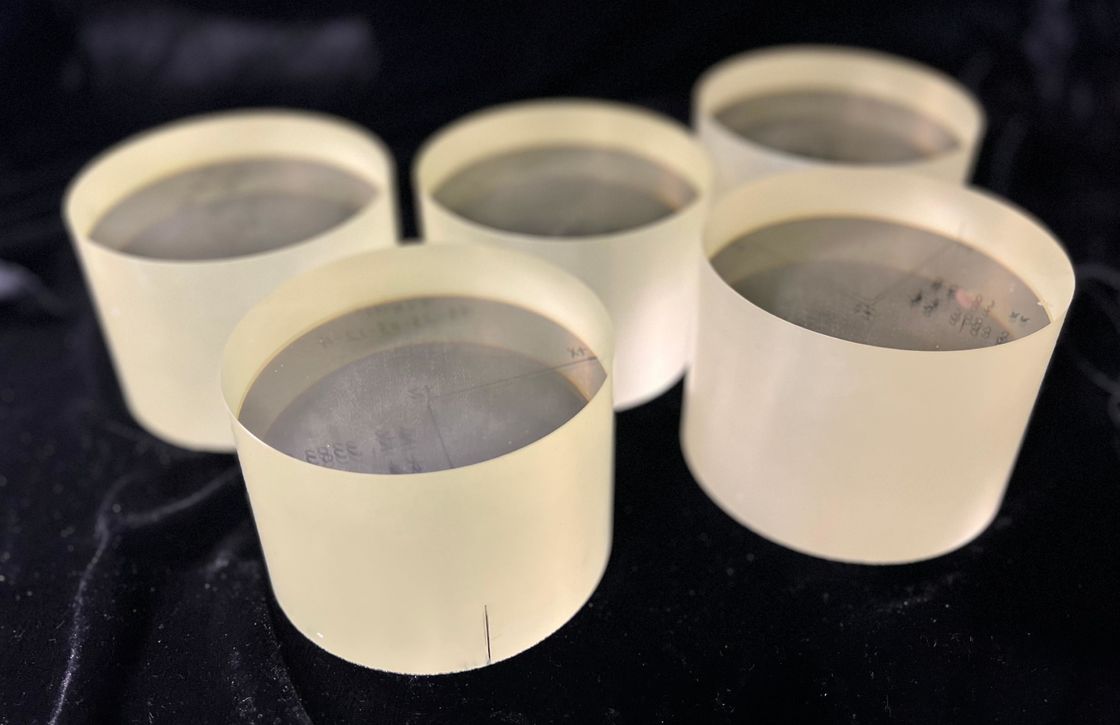

Wafer piezoelettrico al niobato di litio LiNbO3 Diametro, spessore e drogaggio personalizzabili per le innovazioni fotoniche di prossima generazione
Dettagli:
| Luogo di origine: | Cina |
| Marca: | CQT |
| Certificazione: | ISO:9001, ISO:14001 |
| Numero di modello: | Wafer di Niobato di Litio |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 10 pezzi |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Pacchetto del barattolo della cassetta, chiuso sotto vuoto |
| Tempi di consegna: | 1-4 settimane |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 10000 pezzi/mese |
|
Informazioni dettagliate |
|||
| Prodotto: | Wafer di Niobato di Litio | Carattere: | SAW, grado ottico |
|---|---|---|---|
| Diametro: | 76,2 mm100 mm, 150 mm, 200 mm | Orientamento: | X, Y, Z, 64Y, 128Y, ecc. |
| Spessore: | 0.35mm, 0.50mm, 1.00mm | TTV: | <5um> |
| Superficie: | DSP SSP | Applicazioni: | Guide d'onda ottiche e Microwaveguides |
| Evidenziare: | Wafer piezoelettrico al niobato di litio personalizzabile,Wafer LiNbO3 per innovazioni fotoniche,Wafer piezoelettrico con opzioni di drogaggio |
||
Descrizione di prodotto
Wafer piezoelettrici al litio niobato LiNbO3: diametro, spessore e drogaggio personalizzabili per le innovazioni fotoniche di nuova generazione
Sfrutta un'efficienza senza pari nella modulazione ottica, nella conversione di frequenza e nei dispositivi ad onde acustiche con i nostri wafer premium al litio niobato (LiNbO₃). Rinomato per le sue eccezionali proprietà elettro-ottiche, acusto-ottiche e ottiche non lineari, il LiNbO₃ è il materiale di scelta per le telecomunicazioni ad alta velocità, il quantum computing e le tecnologie di sensing.
I nostri wafer, disponibili nelle orientazioni X-cut, Y-cut e Z-cut, presentano perdite ottiche ultra-basse e alti coefficienti elettro-ottici (r₃₃ ≈ 30 pm/V), consentendo una modulazione rapida e a basso consumo energetico nei sistemi a fibra ottica e LiDAR. La loro velocità acustica superiore e l'accoppiamento piezoelettrico li rendono ideali per filtri e oscillatori ad onde acustiche di superficie (SAW) nelle reti 5G e nelle applicazioni RF.
Prodotti con precisione per soddisfare i rigorosi standard del settore, i nostri wafer LiNbO₃ vantano un'eccellente planarità superficiale (<λ/10 a 633nm), difetti minimi e diametri e spessori personalizzabili. Supportati da processi certificati ISO e da un rigoroso controllo di qualità, garantiamo coerenza e affidabilità per ogni wafer.
Eleva le tue innovazioni optoelettroniche con i nostri wafer al litio niobato.Contattaci oggi stesso per discutere le tue specifiche e sfruttare la potenza di questo straordinario materiale.
Progettato con precisione. Orientato alle prestazioni.
FAQ:
- Q: Su quali prodotti lavori principalmente?
A: Ci consideriamo specialisti dei wafer piezoelettrici. Siamo stati i primi a lavorare con il quarzo monocristallino in Cina circa 30 anni fa. Poi siamo gradualmente entrati nel campo di LiNbO3, LiTaO3, vetro al quarzo, LGS, CTGS ecc. Soprattutto, se stai cercando un fornitore di quarzo piezoelettrico, siamo la scelta definitiva! Esportiamo milioni di grezzi di quarzo ogni anno perché padroneggiamo i tagli AT, SC e IT con una precisione angolare superiore.
- Q: Puoi accettare la personalizzazione del prodotto?
A: Sì, certo. Possiamo fabbricare secondo la tua richiesta. Inoltre, abbiamo molta esperienza con i wafer piezoelettrici e possiamo fornirti suggerimenti pertinenti se non sei sicuro al 100% della tua scelta. Inoltre, abbiamo alcuni wafer standard in stock, ti preghiamo di verificare con noi.
- Q: Puoi consegnare la merce tramite il nostro corriere?
A: Sì, ti suggeriamo di utilizzare il corriere con cui hai più familiarità (DHL, FedEX, UPS ecc.). Possiamo spedire tramite il tuo account. E, naturalmente, imballeremo i prodotti in modo sicuro in dimensioni accettabili per aiutarti a risparmiare sui costi di spedizione. Se hai bisogno che ci occupiamo del trasporto, non è un problema. Abbiamo anche buoni sconti con le società di corriere internazionali.
- Q: Come puoi garantire che otteniamo ciò che vogliamo in modo sicuro?
A: I prodotti wafer sono fragili e talvolta costosi. L'ultima cosa, come produttore, che vogliamo vedere è che i prodotti che realizziamo vengano danneggiati durante il corriere. Di conseguenza, imballeremo i wafer in modo adeguato e li metteremo in un cartone appropriato riempito con spugna tampone. Tuttavia, gli incidenti sono a volte inevitabili. Quindi, segui i passaggi di “Controllo di accettazione” mostrati nei disegni sottostanti. Se l'indesiderato accade, forniremo la sostituzione o il rimborso se segui i passaggi di controllo.Controllo di accettazioneIl prodotto è fragile. Lo abbiamo imballato adeguatamente ed etichettato come fragile. Consegniamo tramite eccellenti società di corriere nazionali e internazionali per garantire la qualità del trasporto.
Dopo aver ricevuto la merce, maneggiare con cura e verificare se il cartone esterno è in buone condizioni. Aprire con attenzione il cartone esterno e verificare se le scatole di imballaggio sono allineate. Scatta una foto prima di toglierle.
-
- Aprire l'imballaggio sottovuoto in una camera bianca quando i prodotti devono essere applicati.
Se i prodotti risultano danneggiati durante il corriere, scatta immediatamente una foto o registra un video. NON togliere i prodotti danneggiati dalla scatola di imballaggio! Contattaci immediatamente e risolveremo bene il problema.
