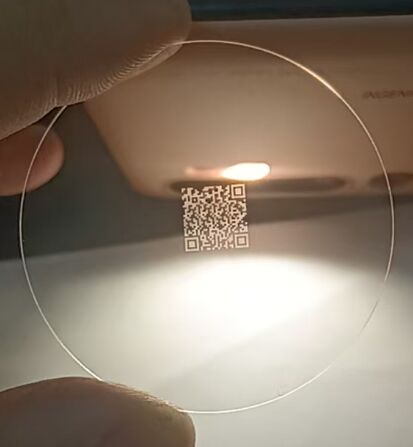

Wafer in silicio fuso durevole e preciso con bassa espansione termica e superficie elevata progettato per l'industria dei semiconduttori e rivestimenti ottici
Dettagli:
| Luogo di origine: | Cina |
| Marca: | CQT |
| Certificazione: | ISO:9001, ISO:14001 |
| Numero di modello: | Silice fusa, quarzo fuso |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 10 pezzi |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Pacchetto del barattolo della cassetta, chiuso sotto vuoto |
| Tempi di consegna: | 1-4 settimane |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 20000 pezzi/mese |
|
Informazioni dettagliate |
|||
| Materiale: | Silice fusa, quarzo fuso | Marca: | JGS1 JGS2 JGS3 |
|---|---|---|---|
| Diametro: | 500,8 mm,76.2mm, 100mm, 150mm, 200mm | spessore: | 350um, 500um, 1000um |
| TTV: | < 10 μm | Piano primario: | 22 mm, 32,5 mm, 42,5 mm, 57,5 mm/tacca |
| Superficie: | DSP SSP | Applicazione: | Semiconductor, Mems |
| Evidenziare: | wafer in silicio fuso bassa espansione termica,wafer per rivestimento ottico per l'industria dei semiconduttori,wafer piezoelettrico alta precisione superficiale |
||
Descrizione di prodotto
Wafer di silice fuso durevole e preciso con bassa espansione termica e superficie elevata progettato per l'industria dei semiconduttori e i rivestimenti ottici
Per le industrie che richiedono gli standard più elevati di chiarezza ottica, stabilità termica e resistenza chimica, il nostroSilice fusi e quarzo fusiProgettati a partire da SiO2 di altissima purezza, questi materiali eccellono in applicazioni impegnative nella produzione di semiconduttori, sistemi laser,aerospaziale, e la ricerca scientifica.
Le nostre offerte di silice fusotrasmissione ottica eccezionale (lunghezze d'onda UV a IR), bassa espansione termica (0,55 × 10−6/°C) e resistenza superiore allo shock termico, che lo rende ideale per l'ottica laser ad alta energia, litografia UV e sensori per ambienti difficili.ricomparsa da un'acciaio, un'acciaio, un'acciaio, un'acciaio, un'acciaio,200°C), fornisce un eccellente isolamento elettrico e un'inerzia chimica, perfetta per componenti di forni, crogioli e apparecchiature di lavorazione dei semiconduttori.
Disponibili in forme, dimensioni e finiture di superficie personalizzate (ad esempio lucidate, macinate o rivestite), i nostri prodotti soddisfano le rigorose specifiche industriali per la purezza e la precisione dimensionale.Per la prototipazione o la produzione su larga scala, offriamo soluzioni convenienti e ad alte prestazioni su misura per le vostre esigenze.
Elevate le vostre applicazioni con lo standard d'oro nei materiali ottici e termici. Scegliete la nostra Silice fusa e Quarzo fuso per una qualità senza compromessi.Contattaci oggi per discutere le esigenze del tuo progetto!
Domande frequenti
- D: Su quali prodotti lavori principalmente?
A:Siamo i primi a lavorare con il quarzo a cristallo singolo in Cina circa 30 anni fa, poi gradualmente entriamo nel campo del LiNbO3, LiTaO3,vetro al quarzo, LGS, CTGS ecc. Soprattutto, se siete alla ricerca di un fornitore di piezo quarzo, siamo la scelta definitiva! Esportiamo milioni di pezzi bianchi di quarzo ogni anno perché padroneggiamo l'AT,Tagli SC e IT con una precisione angolare superiore.
- D: Puoi accettare la personalizzazione dei prodotti?
A:Sì, certo. Possiamo fabbricare secondo le vostre richieste. Inoltre, siamo così esperti con le piezo wafer che possiamo fornirvi suggerimenti pertinenti se non siete sicuri al 100% della vostra scelta.E poi...Abbiamo dei wafer standard in magazzino, per favore, chiedeteci.
- D: Puoi consegnare la merce tramite il nostro corriere?
A:Sì, vi consigliamo di utilizzare l'agente di corriere con cui avete più familiarità (DHL, FedEX, UPS, ecc.).Imballeremo i prodotti in modo sicuro in dimensioni accettabili per risparmiare sui costi di spedizioneSe avete bisogno che ci occupiamo della spedizione, non è un problema. Abbiamo anche buoni sconti con le compagnie di corriere internazionali.
- D: Come puoi garantire che otterremo ciò che vogliamo in sicurezza?
A:I prodotti in wafer sono fragili e a volte costosi, l'ultima cosa che vogliamo vedere, come produttori, è che i prodotti che produciamo siano danneggiati durante il trasporto.imballeremo i wafer in modo adeguato e li metteremo in un cartone adeguato pieno di spugna tamponeTuttavia, gli incidenti a volte sono inevitabili.Controllo di accettazioneIn caso di incidente, vi daremo il rifornimento o il rimborso se seguite i passaggi di controllo.
- D: Possiamo visitare la vostra fabbrica?
A:L'ispezione di fabbrica è importante per l'acquisto di grandi quantità e la cooperazione a lungo termine.I grandi nomi di tutto il mondo hanno visto i nostri progressi nella costruzione di fabbricheIn questi giorni, a causa della pandemia di Covid-19, abbiamo anche avuto l'esperienza di videoconferenza con i buyer globali.
Controllo di accettazione
- Il prodotto è fragile. Lo abbiamo confezionato adeguatamente e etichettato fragile. Lo consegniamo attraverso eccellenti compagnie espresse nazionali e internazionali per garantire la qualità del trasporto.
- Dopo aver ricevuto la merce, si prega di maneggiare con attenzione e verificare se la scatola esterna è in buone condizioni.Fate una foto prima di portarli fuori..
- Apri la confezione sotto vuoto in una stanza pulita quando i prodotti devono essere applicati.
- Se i prodotti vengono trovati danneggiati durante il trasporto, si prega di scattare una foto o registrare un video immediatamente.Contattaci immediatamente e risolveremo il problema bene.
