2" a 12" tipo tipo lastra di silicio di P di N con alta resistività per il semiconduttore
Dettagli:
| Luogo di origine: | La CINA |
| Marca: | BonTek |
| Certificazione: | ISO:9001, ISO:14001 |
| Numero di modello: | Lastra di silicio |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 25 pezzi |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | La cassetta/barattolo, ha messo in un cartone con la schiuma del PE. |
| Tempi di consegna: | 1 - 4 settimane |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100000 pezzi/mese |
|
Informazioni dettagliate |
|||
| Materiale: | Lastra di silicio | Superficie: | Lucidatura su entrambi i lati, Lucidatura su un lato, Lap |
|---|---|---|---|
| Diametro: | 2" - 12" o come richiesto | Spessore: | 0,05 mm - 10 mm |
| Orientamento: | <100> <111>, <110> | Resistività: | 0,001 – 300 ohm/cm |
| Tipo: | Tipo di P, tipo di N, qualità intrinseca | Dopant: | B, pH, come o Undoped |
| Evidenziare: | Tipo lastra di silicio di N,2" substrato di silicio,12" lastra di silicio |
||
Descrizione di prodotto
2" a 12" tipo tipo lastra di silicio di P di N con alta resistività per il semiconduttore

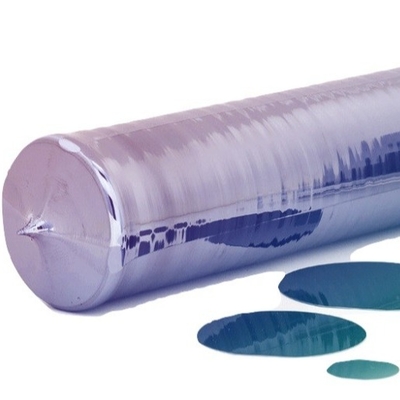

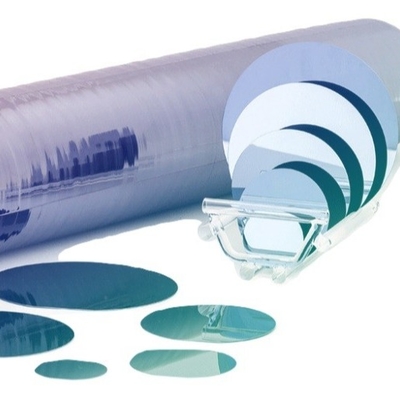

Lastre di silicio dei prodotti di BonTek (12 pollici o di meno) per i semiconduttori in un modo integrato che varia dai lingotti di monocristallo all'elaborazione del wafer. Abbiamo istituito l'impianto di alimentazione pricipalmente per i wafer prodotti in serie per i circuiti integrati bipolari, i circuiti discreti e MEMS.

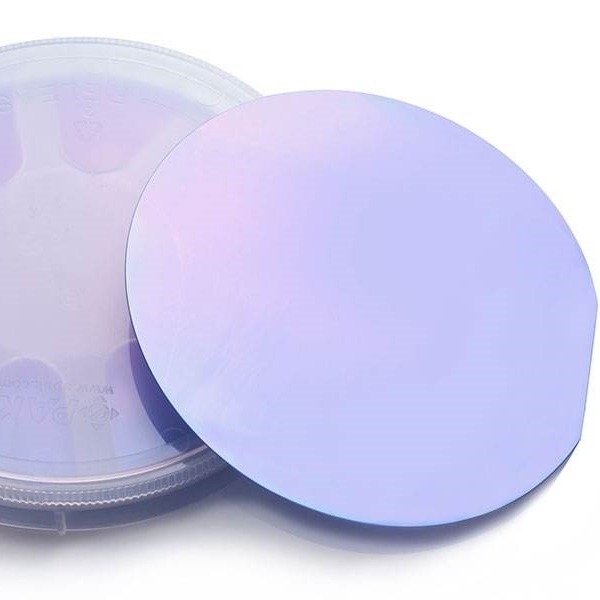

Le lastre di silicio sono fabbricate tagliando, lucidando e pulendo i monocristalli di silicio di grande purezza con un sistema rigoroso di controllo di qualità e di produzione. Il diametro ha fornito 4in, 5in, 6in, 8in e 12inch.
|
Norma dei SEMI |
2" (50.8mm) |
3" (76.2mm) |
4" (100mm) |
5" (125mm) |
6" (150mm) |
8" (200mm) |
12" (300mm) |
|---|---|---|---|---|---|---|---|
|
Diametro |
50,8 ± 0.38mm | 76,2 ± 0.63mm | 100 ± 0.5mm | 125 ± 0.5mm | 150 ± 0.2mm | 200 ± 0.2mm | 300 ± 0.2mm |
|
Spessore |
279 ± 25µm | 381 ± 25µm | 525 µm del ± 20 o 625 ± 20µm |
625 ± 20µm | 675 ± 20µm o 625 ± 15µm |
725 ± 20µm | 775 ± 20µm |
|
Tipo |
P, N o qualità intrinseca |
||||||
|
Dopant |
B, pH, come o Undoped |
||||||
|
Orientamento |
<100> <111>, <110> |
||||||
|
Rsistivity |
0,001 – 300 ohm/cm |
||||||
|
Lunghezza piana primaria |
15,88 ± 1.65mm | 22,22 ± 3.17mm | 32,5 ± 2.5mm | 42,5 ± 2.5mm | 57,5 ± 2.5mm | Tacca | Tacca |
|
Lunghezza piana secondaria |
8 ± 1.65mm | 11,18 ± 1.52mm | 18 ± 2.0mm | 27,5 ± 2.5mm | 37,5 ± 2.5mm | Na | Na |
|
Finitura superficia |
SSP, DSP, incisi, o avvolti | ||||||
Controllo di accettazione
1. Il prodotto è fragile. Lo abbiamo imballato adeguatamente e lo abbiamo identificato fragile. Consegniamo attraverso le società precise nazionali ed internazionali eccellenti per assicurare la qualità del trasporto.
2. Dopo la ricezione delle merci, tratti prego con attenzione e controllare se il cartone esterno è in buone condizioni. Apra con attenzione il cartone esterno e controlli se le scatole di imballaggio sono allineate. Prenda un'immagine prima che le eliminiate.
3. Apra prego l'imballaggio sotto vuoto in una stanza pulita quando i prodotti devono applicarsi.
4. Se i prodotti sono trovati nocivi durante il corriere, prenda prego un'immagine o registri un video immediatamente. Non prenda i prodotti nocivi dalla scatola d'imballaggio! Contattici immediatamente e risolveremo bene il problema.
