Il boro ha verniciato il wafer dei silici drogati del fosforo con alta resistività per il semiconduttore
Dettagli:
| Luogo di origine: | La CINA |
| Marca: | BonTek |
| Certificazione: | ISO:9001, ISO:14001 |
| Numero di modello: | Lastra di silicio |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 25 pezzi |
|---|---|
| Prezzo: | Negoziabile |

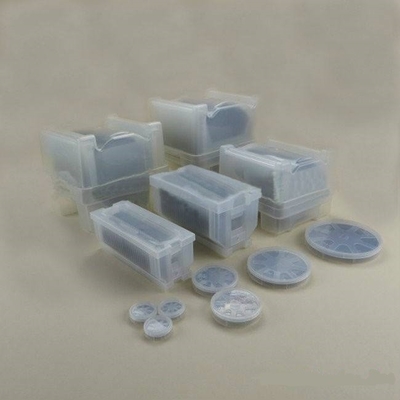

| Imballaggi particolari: | La cassetta/barattolo, ha messo in un cartone con la schiuma del PE. |
| Tempi di consegna: | 1 - 4 settimane |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100000 pezzi/mese |
|
Informazioni dettagliate |
|||
| Materiale: | Lastra di silicio | Superficie: | Lucidatura su entrambi i lati, Lucidatura su un lato, Lap |
|---|---|---|---|
| Diametro: | 2" - 12" o come richiesto | Spessore: | 0,05 mm - 10 mm |
| Orientamento: | <100> <111>, <110> | Resistività: | 0,001 – 300 ohm/cm |
| Tipo: | Tipo di P, tipo di N, qualità intrinseca | Dopant: | B, pH, come o Undoped |
| Evidenziare: | Wafer dei silici drogati del fosforo,Wafer di semiconduttore drogato del boro,Alta lastra di silicio di resistività |
||
Descrizione di prodotto
Il boro ha verniciato il wafer dei silici drogati del fosforo con alta resistività per il semiconduttore

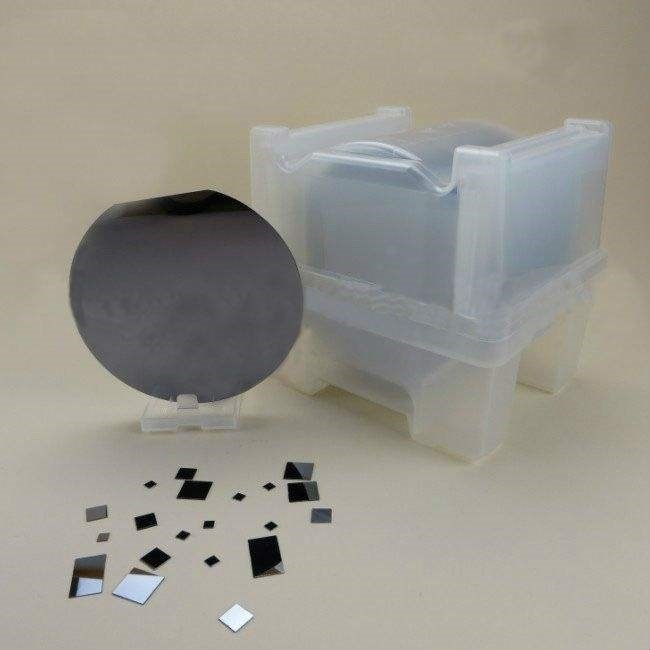

Le lastre di silicio sono fette sottili di silicio cristallizzato puro. Queste forme pure di wafer normalmente sono chiamate lastra di silicio undoped o intrinseca. Una delle ragioni per utilizzare la lastra di silicio nell'industria a semiconduttore è l'abbondanza naturale di silicio. È una del materiale più abbondante trovato su terra trovata solitamente sotto forma di SiO2. Un'altra ragione di usando il silicio è che le caratteristiche elettriche del silicio possono essere controllate precisamente tramite l'aggiunta dei dopant. Le lastre di silicio che sono verniciate con le impurità quale boro per creare il tipo wafer e wafer di p che sono verniciati con arsenico o fosforoso creano i wafer N tipi. Il tipo wafer di P ha parecchi fori fatti pagare positivi mentre il tipo wafer di N ha parecchi elettroni fatti pagare negativi in.
|
Norma dei SEMI |
2" (50.8mm) |
3" (76.2mm) |
4" (100mm) |
5" (125mm) |
6" (150mm) |
8" (200mm) |
12" (300mm) |
|---|---|---|---|---|---|---|---|
|
Diametro |
50,8 ± 0.38mm | 76,2 ± 0.63mm | 100 ± 0.5mm | 125 ± 0.5mm | 150 ± 0.2mm | 200 ± 0.2mm | 300 ± 0.2mm |
|
Spessore |
279 ± 25µm | 381 ± 25µm | 525 µm del ± 20 o 625 ± 20µm |
625 ± 20µm | 675 ± 20µm o 625 ± 15µm |
725 ± 20µm | 775 ± 20µm |
|
Tipo |
P, N o qualità intrinseca |
||||||
|
Dopant |
B, pH, come o Undoped |
||||||
|
Orientamento |
<100> <111>, <110> |
||||||
|
Rsistivity |
0,001 – 300 ohm/cm |
||||||
|
Lunghezza piana primaria |
15,88 ± 1.65mm | 22,22 ± 3.17mm | 32,5 ± 2.5mm | 42,5 ± 2.5mm | 57,5 ± 2.5mm | Tacca | Tacca |
|
Lunghezza piana secondaria |
8 ± 1.65mm | 11,18 ± 1.52mm | 18 ± 2.0mm | 27,5 ± 2.5mm | 37,5 ± 2.5mm | Na | Na |
|
Finitura superficia |
SSP, DSP, incisi, o avvolti | ||||||
Controllo di accettazione
1. Il prodotto è fragile. Lo abbiamo imballato adeguatamente e lo abbiamo identificato fragile. Consegniamo attraverso le società precise nazionali ed internazionali eccellenti per assicurare la qualità del trasporto.
2. Dopo la ricezione delle merci, tratti prego con attenzione e controllare se il cartone esterno è in buone condizioni. Apra con attenzione il cartone esterno e controlli se le scatole di imballaggio sono allineate. Prenda un'immagine prima che le eliminiate.
3. Apra prego l'imballaggio sotto vuoto in una stanza pulita quando i prodotti devono applicarsi.
4. Se i prodotti sono trovati nocivi durante il corriere, prenda prego un'immagine o registri un video immediatamente. Non prenda i prodotti nocivi dalla scatola d'imballaggio! Contattici immediatamente e risolveremo bene il problema.
